Elektrische Schraube mit hoher Festigkeit H62 Messingmutter und 304 Edelstahl Eisen Schalen Installation für Kühlung Kompressor Motor Verkabelung

I. Produktübersicht

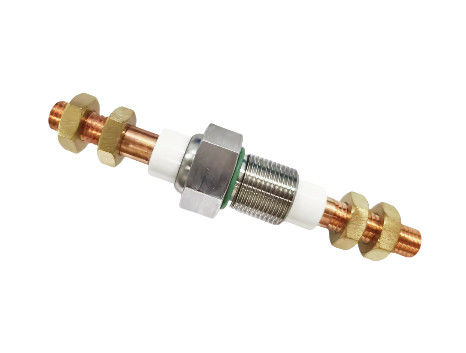

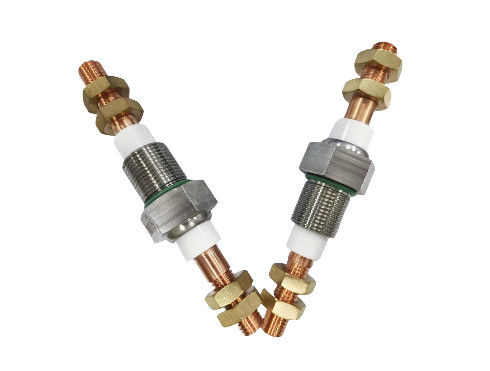

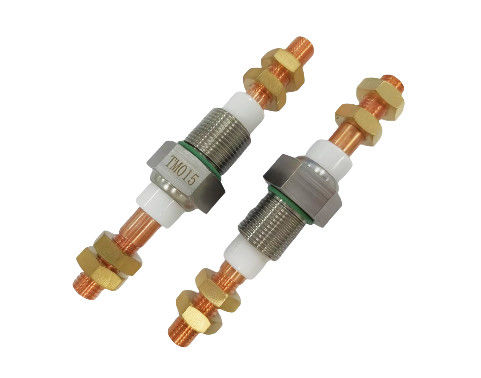

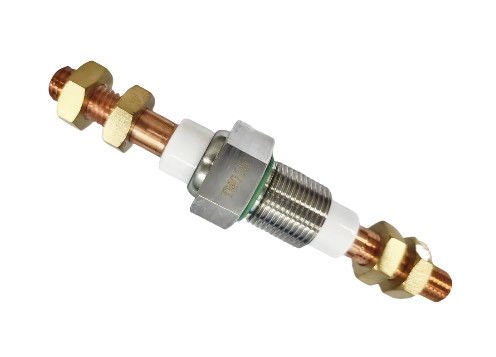

Das Produkt ist ein Stromschrauber, der hauptsächlich aus einer Installations-Eisenhülle, einem Wellpappe-Porzellanschleim, einer Kupferstange, einer Mutter, einer Dichtung und einem O-Ring besteht.
II. Konstruktionsvorgaben

Material

Einrichtungshülle aus Eisen: 304 rostfreier Stahl
Gewölbtes Porzellan: 95% Aluminiumporzellan
Kupferstange: T3 lila Kupfer
Nuss: Messing H62
Dichtung: H62 Messing
O-Ringe (± 13,5 × 2,65): HNBR

Abmessungen

Die Gesamtlänge des Produkts beträgt etwa 99,5 mm (mit einer Toleranz von ± 0,5 mm).
Der Durchmesser des hexagonalen Teils (SSCore) beträgt etwa 25,2 mm.
Der Durchmesser des Kupferstäbchenanschlussteils beträgt an einem Ende M8 und am anderen Ende M16×1, mit entsprechenden Durchmessern von 12 und 24 (mit einer Toleranz von +0,1 mm).

Technische Anforderungen

Sie muss der Norm YS/YGR-9000-001 "Technische Bedingungen für den Motorterminal eines Kühlkompressors geschlossenen Typs" entsprechen.
Die Verbindung zwischen der Porzellanhülle und dem Schraubstäbchen ist mit Klebstoff zu versiegeln.
Der Betriebstemperaturbereich beträgt - 30 °C bis + 100 °C.
Der Arbeitsdruck beträgt 2,1 MPa, der Prüfdruck 3,2 MPa und der Mindestbruchdruck 6,3 MPa.
Der Isolationswiderstand zwischen Leiter und Hülle darf nicht kleiner als 1000 MΩ sein.
Bei Volllaststrom von 200 A, Spannung von 600 V, 1000 VAC, 60 Hz beträgt der maximale Leckstrom ≤ 5 mA innerhalb einer Minute.
Die Bauteile müssen gegen Kältemittel R22 und R134a resistent sein.

III. Merkmale des Erzeugnisses
Dieser Stromschrauber ist mit präzisen Abmessungen und einer strengen Materialauswahl ausgelegt, um seine Leistungsfähigkeit bei elektrischen Verbindungen zu gewährleisten und hohem Druck und hohen Temperaturen standzuhalten.Es eignet sich für geschlossene Kühlkompressoren, die eine zuverlässige elektrische Verbindung und Sicherheit bieten.
